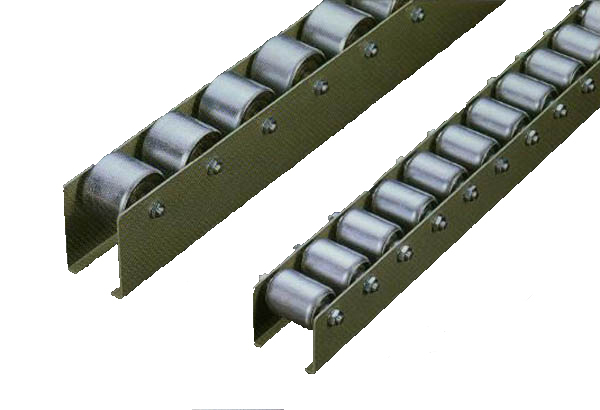

【W-D系列 （滚筒流利条）】
滚筒流利条的滚轮使用
对应的自由滚筒，承重量大。
滚轮直径：Ø38、Ø48、Ø57、Ø60
可以根据客户要求定做。

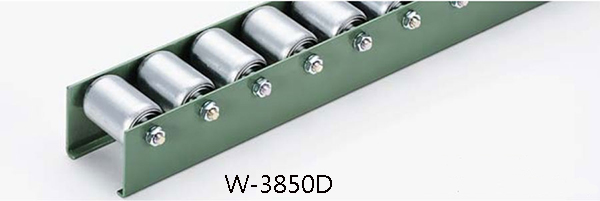

[ W-3850D ]
| 型 式 | 滚轮尺寸 外径×幅×軸穴×ボス Ｄ Ｗ ｄ ｂ | 使用軸 |
| W-3850D | 38.1×50×12.2×63 | 丸鋼（段引） φ12×89L |
| 框架形状 ｈ×Ｗ1×Ｗ2×Ｗ3×t | 机高Ｈ | 全 長 Ｌ | 滚轮间距 P | 回转半径 R | 单滚轮承重强度（kg） | 備 考 |
 60×69.6×10×89×2.3 | 67 | 1,800・2,400 3,000 | 50・75 100・150 | 1,000 1,200 | 130 | 軸は両端 M8×12段引 |

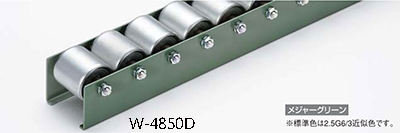

[ W-4850D ]
| 型 式 | 滚轮尺寸 外径×宽×軸径×缝宽 Ｄ Ｗ ｄ ｂ | 使用軸 |
| W-4850D | 48.6×50×12.2×63 | 丸鋼（段引） φ12×89L |
| 框架形状 ｈ×Ｗ1×Ｗ2×Ｗ3×t | 机高 Ｈ | 全 長 Ｌ | 滚轮间距 P | 回转半径 R | 单滚轮承重（kg） |
 90×69.6×13×89×2.3 | 95.8 | 1,800・2,400 3,000 | 50・75 100・150 | 1,000 1,200 | 200 |

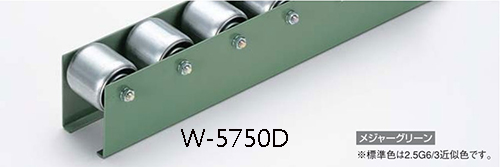

[ W-5750D ]
| 型 式 | 滚轮尺寸 外径×宽×軸径×缝宽 Ｄ Ｗ ｄ ｂ | 使用軸 |
| W-5750D | 57.2×50×12.2×63 | 丸鋼（段引） φ12×89L |
| 框架形状 尺寸ｈ×Ｗ1×Ｗ2×Ｗ3×t | 机高 Ｈ | 全 長 Ｌ | 滚轮间距 P | 回转半径 R | 单滚轮承重（kg） |
 90×69.6×13×89×2.3 | 100 | 1,800・2,400 3,000 | 75・100 150 | 1,000 1,200 | 200 |

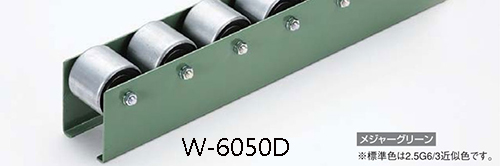

[ W-6050D ]
.
| 型 式 | 滚轮尺寸 外径×宽×軸径×缝宽 Ｄ Ｗ ｄ ｂ | 使用軸 |
| W-6050D | 60.5×50×12.2×63 | 丸鋼（段引） φ12×89L |
| 框架形状 尺寸ｈ×Ｗ1×Ｗ2×Ｗ3×t | 机高 Ｈ | 全 長 Ｌ | 滚轮间距 P | 回转半径 R | 单滚轮承重（kg） |
| 90×69.6×13×89×2.3 | 101.7 | 1,800・2,400 3,000 | 75・100・150 | 1,000 1,200 | 200 |
