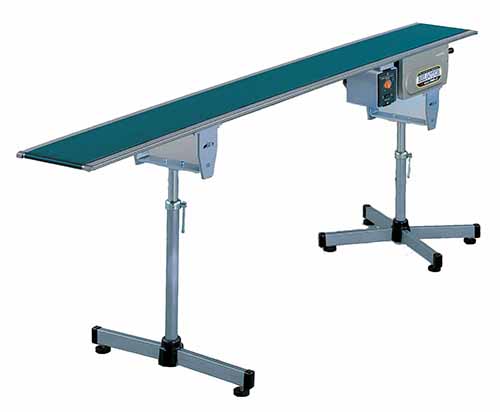

【Type12SI (12型标准皮带输送机)】
●使用12mm铝合金型材支架,
皮带传送、驱动。
●适用于搬运轻小物品。
定速:2.0~12m/min
变速:0.14~13m/min
幅宽: 100mm、150mm、200mm
搬送能力: max约4kg

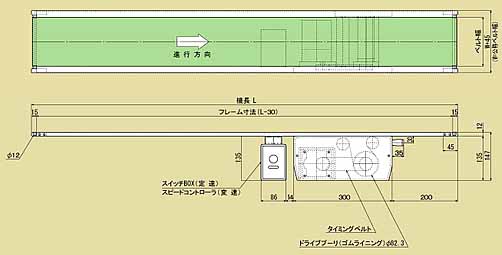

標準仕様 | (単位 mm) | ||
滚筒宽(公称) | 100 | 150 | 200 |
机 宽 | 145 | 195 | 245 |
机 长 | 500 │ 1,000 │ 1,500 │ 2,000 |
机 高 | 147 |
皮带速度 | 定速 変速 |
搬送能力 | 4kg/全長 |
电机功率 | 40W |
电 源 | AC100V(単相)・AC200V(単相)・AC200V(三相) |
皮带(标准) | 聚氨酯 (颜色:绿色 食品级规格 防静电) |
オプション | 脚 |
ベルト速度 | ||||
減速比 | 速度 記号 | 定速(m/min) 50/60Hz | 速度 記号 | 変速(m/min) 50・60Hz |
1/180 | T1 | 2.0/2.5 | H1 | 0.14~2.7 |
1/150 | T2 | 2.5/2.9 | H2 | 0.16~3.3 |
1/120 | T3 | 3.1/3.7 | H3 | 0.20~4.1 |
1/100 | T4 | 3.7/4.4 | H4 | 0.25~4.9 |
1/90 | T5 | 4.1/4.9 | H5 | 0.27~5.5 |
1/75 | T6 | 4.9/5.9 | H6 | 0.33~6.5 |
1/60 | T7 | 6.1/7.4 | H7 | 0.41~8.2 |
1/50 | T8 | 7.4/8.8 | H8 | 0.49~9.8 |
1/36 | T9 | 10.2/12.3 | H9 | 0.68~13.6 |
搬送能力グラフ(定速) |
![]() *本表为负荷均匀分散时的搬送能力,搬送袋状物品时,请以上述搬送能力的40%以下设定使用。 *搬送能力会随多种条件改变而变化。 |
