【Type34TI （34型倾斜皮带输送机 ）】
●使用34mm铝合金型材支架，皮带传送、驱动。
分水平段和倾斜段，适用于倾斜搬运物品，
角度调整简单 。

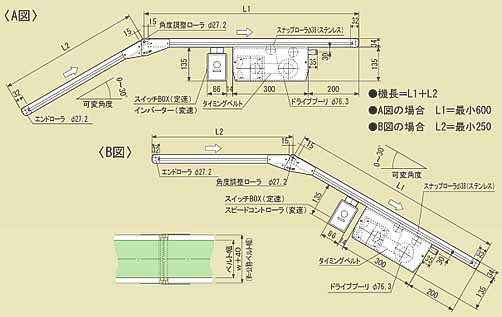

●驱动部可以在水平段，也可以安装在倾斜段。
●定速：1.9～32m/min
●变速：0.13～36m/min
●幅宽: 100mm～500mm
●倾斜角度：0～30度
●搬送能力: max约30kg
| 標準仕様 | （単位 mm） | |||||||
| 滚筒宽(公称) | 100 | 150 | 200 | 250 | 300 | 350 | 400 | 500 |
| 机 宽 | 140 | 190 | 240 | 290 | 340 | 390 | 440 | 540 |
| 机 长 | 1,500 │ 2,000 │ 2,500 │ 3,000 │ 4,000 | |||||||
| 机 高 | 169 |
| 皮带速度 | 定速 変速 |
| 搬送能力 | 搬送能力グラフ参照 |
| 电机功率 | 60W、90W |
| 电 源 | AC100V（単相）・AC200V（単相）・AC200V（三相） |
| 皮带（标准） | 聚氨酯 （颜色：绿色、食品级规格、防静电） |
| 附属件 | 脚、其他 |
| ベルト速度 | ||||
| 減速比 | 速度 記号 | 定速(m/min) 50/60Hz | 速度 記号 | 変速(m/min) 50・60Hz |
| 1/180 | T1 | 1.9/2.3 | H1 | 0.13～2.5 |
| 1/150 | T2 | 2.3/2.7 | H2 | 0.15～3.0 |
| 1/120 | T3 | 2.8/3.4 | H3 | 0.19～3.8 |
| 1/100 | T4 | 3.4/4.1 | H4 | 0.23～4.5 |
| 1/90 | T5 | 3.8/4.5 | H5 | 0.26～5.1 |
| 1/75 | T6 | 4.6/5.5 | H6 | 0.31～6.1 |
| 1/60 | T7 | 5.7/6.8 | H7 | 0.38～7.6 |
| 1/50 | T8 | 6.8/8.2 | H8 | 0.46～9.1 |
| 1/36 | T9 | 9.5/11.4 | H9 | 0.63～12.6 |
| 1/30 | T10 | 11.4/13.7 | H10 | 0.76～15.2 |
| 1/25 | T11 | 13.7/16.4 | H11 | 0.91～18.2 |
| 1/18 | T12 | 19.0/22.8 | H12 | 1.27～25.3 |
| 1/15 | T13 | 22.8/27.3 | H13 | 1.52～30.4 |
| 1/12.5 | T14 | 27.3/32.8 | H14 | 1.82～36.4 |
搬送能力 搬送能力
（倾斜角15°） （倾斜角30°）
