【Type34DII（34型提升皮带输送机）】
使用34mm铝合金型材支架，皮带传送、驱动。
皮带表面带挡板，可以进行倾斜提升搬运物品。
定速：1.6～28m/min
变速：0.11～31m/min
幅宽: 100mm～500mm
搬送能力: max约30kg

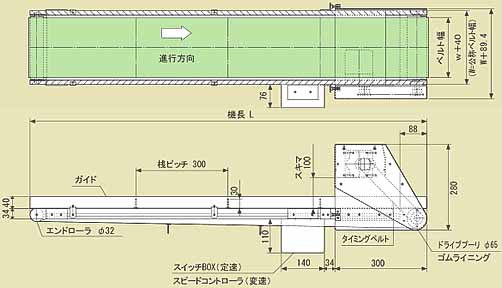

| 標準仕様 | （単位 mm） | |||||||
| ベルト幅(公称) | 100 | 150 | 200 | 250 | 300 | 350 | 400 | 500 |
| 機 幅 | 140 | 190 | 240 | 290 | 340 | 390 | 440 | 540 |
| 機 長 | 1,000 │ 1,500 │ 2,000 │ 2,500 │ 3,000 | |||||||
| 機 高 | 280 |
| ベルト速度 | 定速 変速 |
| 搬送能力 | 搬送能力グラフ参照 |
| モータ出力 | 60W、90W |
| 電 源 | AC100V（単相）・AC200V（単相）・AC200V（三相） |
| ベルト（標準） | ポリウレタン製桟付きベルト （色：グリーン、食品規格適合、帯電防止処理） |
| オプション | 脚…他 |
| 皮带速度表 | ||||
| 減速比 | 速度 記号 | 定速(m/min) 50/60Hz | 速度 記号 | 変速(m/min) 50・60Hz |
| 1/180 | T1 | 1.6/1.9 | H1 | 0.11～2.1 |
| 1/150 | T2 | 1.9/2.3 | H2 | 0.13～2.6 |
| 1/120 | T3 | 2.4/2.9 | H3 | 0.16～3.2 |
| 1/100 | T4 | 2.9/3.5 | H4 | 0.20～3.9 |
| 1/90 | T5 | 3.2/3.9 | H5 | 0.22～4.3 |
| 1/75 | T6 | 3.9/4.6 | H6 | 0.26～5.2 |
| 1/60 | T7 | 4.8/5.8 | H7 | 0.33～6.5 |
| 1/50 | T8 | 5.8/7.0 | H8 | 0.39～7.7 |
| 1/36 | T9 | 8.1/9.7 | H9 | 0.54～10.8 |
| 1/30 | T10 | 9.7/11.6 | H10 | 0.65～12.9 |
| 1/25 | T11 | 11.6/14.0 | H11 | 0.78～15.5 |
| 1/18 | T12 | 16.2/19.4 | H12 | 10.8～21.5 |
| 1/15 | T13 | 19.4/23.3 | H13 | 1.30～25.9 |
| 1/12.5 | T14 | 23.3/27.9 | H14 | 1.55～31.0 |
| 搬送能力表（定速）傾斜角度20度 |
 |
*本表为负荷均匀分散时的搬送能力，
搬送袋状物品时，请以上述搬送能
力的40％以下设定使用。
*搬送能力会随多种条件改变而变化。
*最大搬运量为10KG/㎡
