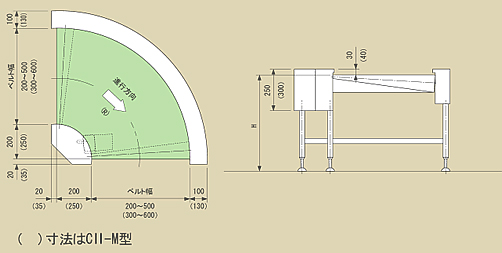

【ModelCII(90度转弯型皮带输送机 )】
使用皮带传送、驱动,90度转弯。
定速:1.6~27m/min
变速:0.11~30m/min
幅宽: 200mm~600mm
搬送能力: max约40kg
標準仕様(CⅡ-S) | (単位 mm) | |||
皮带宽 | 200 | 300 | 400 | 500 |
机 宽 | 520 | 620 | 720 | 820 |
角 度 | 90度 |
机 高 | 270~1,100(含脚)支脚为选配件。 |
皮带速度 | 定速 変速 |
搬送能力 | 10kg/台(水平分散荷重時) |
电机功率 | 90W |
电 源 | AC100V(単相)・AC200V(単相)・AC200V(三相) |
皮带(标准) | 聚氨酯 |
標準仕様(CⅡ-M) | (単位 mm) | |||
ベルト幅 | 300 | 400 | 500 | 600 |
機 幅 | 680 | 780 | 880 | 980 |
角 度 | 90度 |
机 高 | 请指定机高。支脚为选配件。 |
ベルト速度 | 定速 |
搬送能力 | 40kg/台(水平分散荷重時) |
モータ出力 | 200W・400W |
電 源 | AC200V(三相) |
ベルト(標準) | ポリウレタンベルト 2プライ(色:グリーン、食品衛生規格適合、帯電防止処理) |
皮带速度表(CⅡ-S) | ||||
減速比 | 速度記号 | 定速(m/min) 50/60Hz | 速度記号 | 変速(m/min) 50・60Hz |
1/180 | T1 | 1.6/1.9 | H1 | 0.11~2.1 |
1/150 | T2 | 1.8/2.2 | H2 | 0.13~2.5 |
1/120 | T3 | 2.3/2.8 | H3 | 0.16~3.1 |
1/90 | T4 | 3.1/3.7 | H4 | 0.21~4.2 |
1/75 | T5 | 3.8/4.5 | H5 | 0.25~5.0 |
1/60 | T6 | 4.7/5.6 | H6 | 0.31~6.2 |
1/50 | T7 | 5.6/6.7 | H7 | 0.38~7.5 |
1/36 | T8 | 7.8/9.4 | H8 | 0.52~10.4 |
1/30 | T9 | 9.3/11.2 | H9 | 0.63~12.5 |
1/25 | T10 | 11.3/13.5 | H10 | 0.75~15.0 |
1/18 | T11 | 15.6/18.7 | H11 | 1.04~20.8 |
1/15 | T12 | 18.8/22.5 | H12 | 1.25~25.0 |
1/12.5 | T13 | 22.5/27.0 | H13 | 1.50~30.0 |
皮带速度表(CⅡ-M) | ||
減速比 | 速度 記号 | 定速(m/min) 50/60Hz |
1/120 | T1 | 15/18 |
1/90 | T2 | 20/24 |
