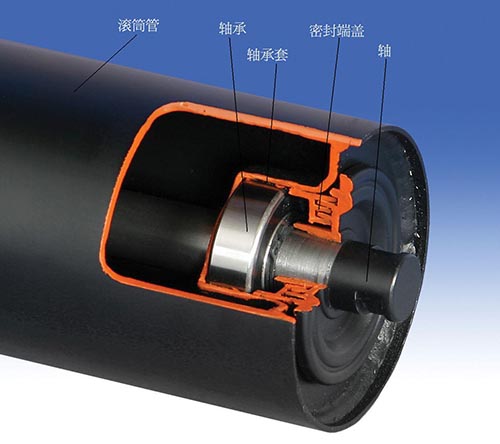

滚筒结构
为了达到流畅的转动和防尘、防水，采用了以下一些特殊的设计。
◇端盖部采用复杂的弯曲密封构造
◇与端盖部没有接触，转动非常流畅
◇密封端盖部注入油脂，防尘防水时效更长
| NO | 品 名 | 材 料 |
| 1 | 轴 | SS400 |
| 2 | 滚筒管 | STK |
| 3 | 轴承 | JIS规格 |
| 4 | 端盖 | 树脂 |
| 5 | 防尘盖 | SPCC |
※上表为皮带宽为400W～900W的仕样
| JIS規格品キャリヤローラ・リターンローラ寸法 ベルトコンベヤ用ローラ |
| JIS規格、B-8803に対応したローラです。 下記の仕様の他、特殊寸法にも対応しますので、ご注文の際は、各部寸法をご指示ください。 |

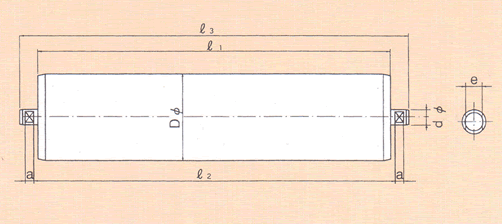

| [ キャリヤローラ ] | （単位 mm） |
| 型式 | 皮带宽 | D | L | L2 | L3 | a | e | d |
| CR-400 | 400 | 89.1 | 145 | 153 | 175 | 8 | 14 | 20 |
| CR-450 | 450 | 89.1 | 165 | 173 | 195 | 8 | 14 | 20 |
| CR-500 | 500 | 89.1 | 180 | 188 | 210 | 8 | 14 | 20 |
| CR-600 | 600 | 89.1 | 210 | 218 | 240 | 8 | 14 | 20 |
| CR-750 | 750 | 114.3 | 265 | 273 | 295 | 8 | 14 | 20 |
| CR-900 | 900 | 114.3 | 315 | 323 | 345 | 8 | 14 | 20 |
| CR-1050 | 1,050 | 139.8 | 370 | 380 | 410 | 11 | 18 | 25 |
| CR-1200 | 1,200 | 139.8 | 420 | 430 | 460 | 11 | 18 | 25 |
| CR-1400 | 1,400 | 165.2 | 500 | 510 | 540 | 11 | 22 | 30 |
| CR-1600 | 1,600 | 165.2 | 580 | 590 | 620 | 11 | 22 | 30 |
| CR-1800 | 1,800 | 165.2 | 650 | 660 | 690 | 11 | 25 | 35 |
| CR-2000 | 2,000 | 165.2 | 730 | 740 | 770 | 11 | 25 | 35 |
| [ リターンローラ ] | （単位 mm） |
| 型式 | 皮带宽 | D | L | L2 | L3 | a | e | d |
| RR-400 | 400 | 89.1 | 460 | 480 | 505 | 8 | 14 | 20 |
| RR-450 | 450 | 89.1 | 510 | 530 | 555 | 8 | 14 | 20 |
| RR-500 | 500 | 89.1 | 560 | 580 | 605 | 8 | 14 | 20 |
| RR-600 | 600 | 89.1 | 660 | 680 | 705 | 8 | 14 | 20 |
| RR-750 | 750 | 114.3 | 850 | 880 | 905 | 8 | 14 | 20 |
| RR-900 | 900 | 114.3 | 1,000 | 1,030 | 1,055 | 8 | 14 | 20 |
| RR-1050 | 1,050 | 139.8 | 1,150 | 1,180 | 1,215 | 11 | 18 | 25 |
| RR-1200 | 1,200 | 139.8 | 1,300 | 1,330 | 1,365 | 11 | 18 | 25 |
| RR-1400 | 1,400 | 165.2 | 1,530 | 1,550 | 1,585 | 11 | 22 | 30 |
| RR-1600 | 1,600 | 165.2 | 1,730 | 1,750 | 1,785 | 11 | 22 | 30 |
| RR-1800 | 1,800 | 165.2 | 2,000 | 2,040 | 2,075 | 11 | 25 | 35 |
| RR-2000 | 2,000 | 165.2 | 2,200 | 2,240 | 2,275 | 11 | 25 | 35 |
