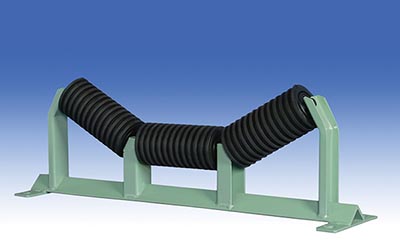

沟槽式重型搬运滚筒

◇砂石、石头、水泥等硬物掉落到皮带的时候，带沟

槽橡胶外圈将吸收冲击，防止对皮带的损伤。

◇根据冲击的程度，可以加强防冲击能力。

角度 20°                                     单位（mm）

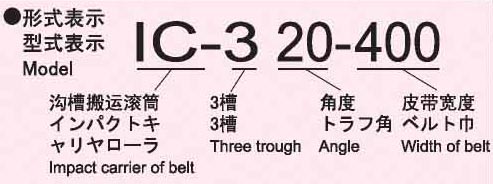

型号	皮带宽	D	ℓ	m	A	H1	H2	H3	L	B	n
KC-320-400	400	100	145	640	690	125	175	224	465	190	140
KC-320-450	450	100	165	690	740	125	175	235	516	190	140
KC-320-500	500	100	180	740	790	125	175	239	560	190	140
KC-320-600	600	100	210	840	890	140	190	264	646	200	150
KC-320-750	750	115	265	1040	1090	150	208	300	800	210	160
KC-320-900	900	115	315	1190	1240	150	208	320	945	210	160
KC-320-1050	1050	140	370	1340	1390	180	250	380	1085	230	180
KC-320-1200	1200	140	420	1490	1540	180	250	395	1240	230	180
KC-320-1400	1400	165	500	1730	1795	250	333	507	1475	340	280
KC-320-1600	1600	165	580	1930	1995	250	333	535	1705	340	280

角度 30°                                     单位（mm）

型号	皮带宽	D	ℓ	m	A	H1	H2	H3	L	B	n
KC-330-400	400	100	145	640	690	125	170	254	430	190	140
KC-330-450	450	100	165	690	740	125	170	265	486	190	140
KC-330-500	500	100	180	740	790	125	170	270	526	190	140
KC-330-600	600	100	210	840	890	140	185	300	626	200	150
KC-330-750	750	115	265	1040	1090	150	207	345	750	210	160
KC-330-900	900	115	315	1190	1240	150	207	370	890	210	160
KC-330-1050	1050	140	370	1340	1390	180	250	435	1025	230	180
KC-330-1200	1200	140	420	1490	1540	180	250	460	1160	230	180
KC-330-1400	1400	165	500	1730	1795	250	333	589	1416	340	280
KC-330-1600	1600	165	580	1930	1995	250	333	629	1636	340	280
